空管监视指挥系统平台

Product introduction

系统简介

ADS-B 飞行服务平台是针对中小型机场、通用航空机场研发的飞行服务自动化系统，着力于为中小型机场及通用航空机场提供飞行 K器运行监视服务及告警服务。

ADS-B 飞行服务平台具有多源监视数据接入能力，支持 ADS-B、二次雷达、一次雷达等多种监视数据源；具备有 SDCA、MSAW、DAIW 及二次代码异常告警检测功能；ADS-B 飞行服务平台具备有空域飞行态势监控、机场场面监视能力，具备有完备的航迹情报资料及地理信息支持，具有数据记录与回放、航班标注、航班过滤、航班搜索、地图编辑等丰富功能，可满足中小型机场及通用航空机场的运行监视及飞行服务需求。

系统功能

ADS-B 飞行服务平台具有丰富实用的功能集，用于支撑中小型机场及通用航空机场飞行器监视、飞行管制及告警服务。系统核心功能有：飞行态势监视、机场场面监视、告警服务、航行情报资料显示、地理信息显示、数据记录与回放、地图编辑、航班标注、航班搜索、航班过滤、距离测量、ASTERIX 数据协议分析。

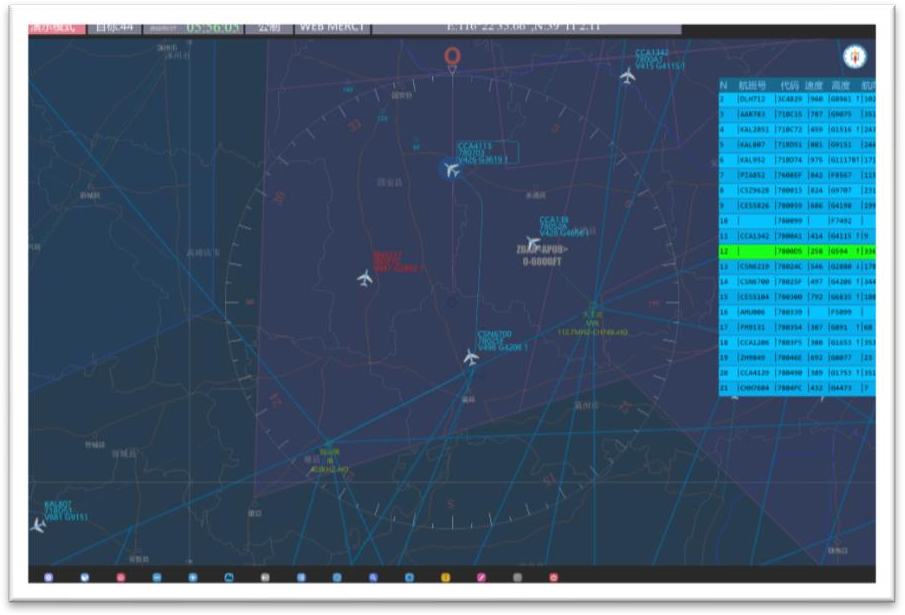

飞行态势监视

ADS-B 飞行服务平台具有完善的、强大的空域飞行态势监视功能。功能要素包括：

◆ 航班列表

◆ 航班标牌

◆ 历史飞行路径

◆ 速度剖面

◆ 高度剖面

◆ 航迹预测线

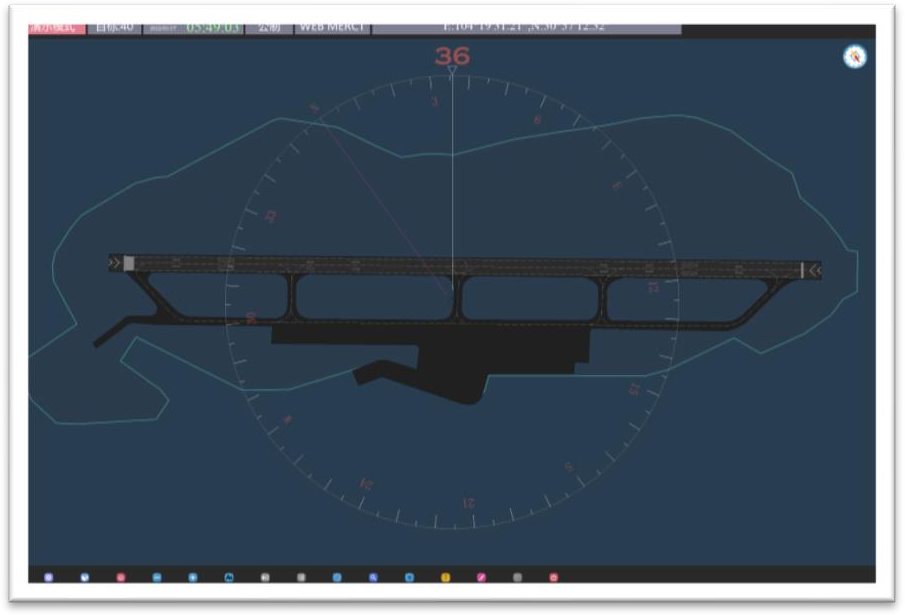

机场场面监视

ADS-B 飞行服务平台具有机场场面监视功能，具备有场面要素显示功能。功能要素包括：

◆ 停机坪

◆ 滑行道

◆ 引导线

◆ 强大的在线地图编辑功能

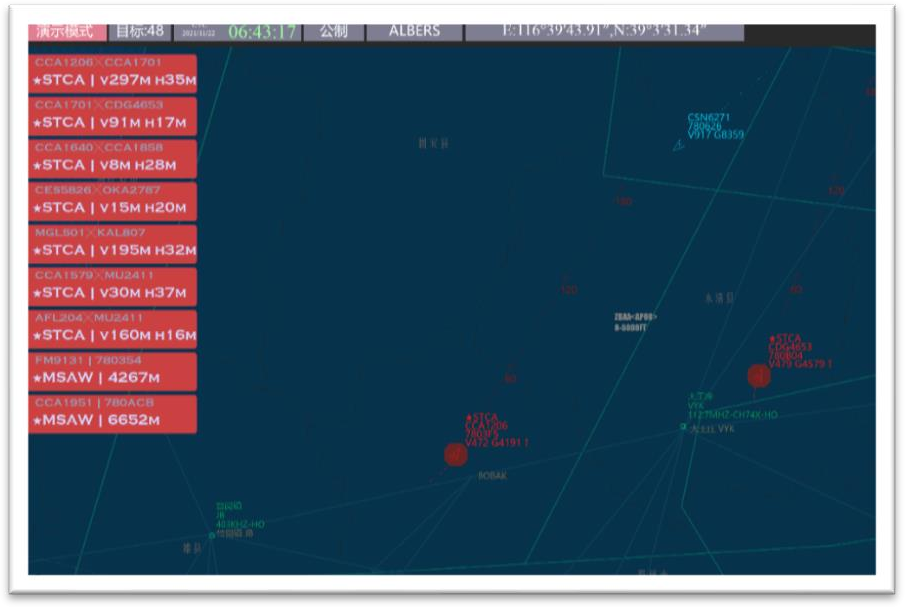

告警服务

ADS-B 飞行服务平台具有基础的 ATC 告警检测能力。功能要素包括：

◆ SDCA

 近距冲突告警

◆ MSAW

 最低安全高度告警

◆ DAIW

 禁区侵入告警

◆ 二次代码异常

 7700/7600/7500

◆ 告警标签

◆ 多种告警音效

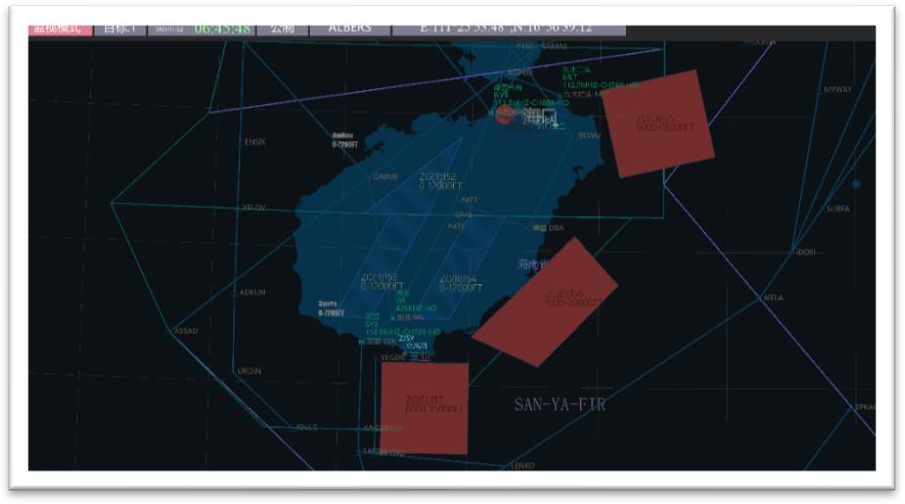

航行情报资料显示

ADS-B 飞行服务平台具有完善的航行情报资料显示功能。显示要素包括：

◆ 飞行情报区

◆ 终端近进区

◆ 航路/航线

◆ 机场

◆ 危险区

◆ 限制区

◆ 导航台

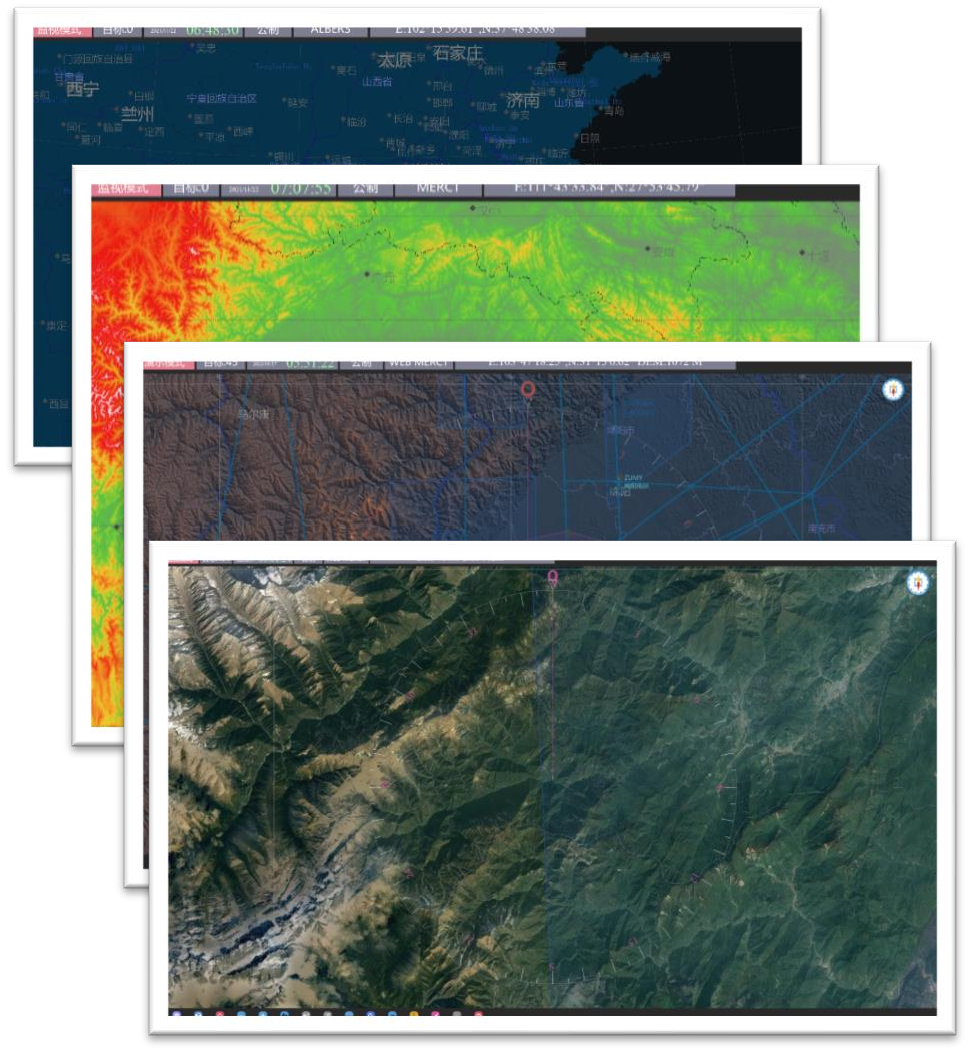

地理信息显示

ADS-B 飞行服务平台具有丰富地理信息资料显示能力。显示要素包括：

◆ 世界地图

◆ 省/市/县级行政区

◆ 省/市/县级城市

◆ 河流及水域

◆ 高程地形影像

◆ 卫星影像

◆ 多种投影模式

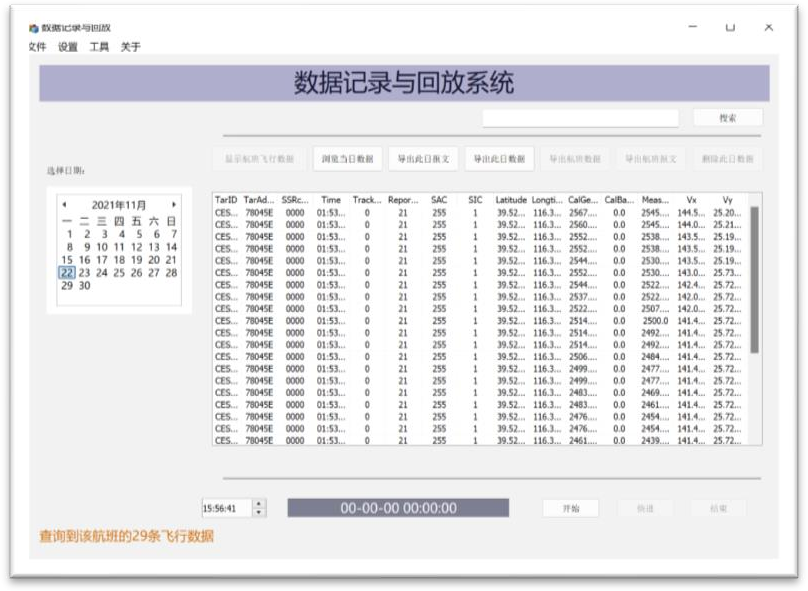

数据记录与回放

ADS-B 飞行服务平台具有多源监视数据存储、管理及回放功能，可用于支持情景重演、事故调查。功能元素包括：

◆ 航班飞行数据管理

◆ 数据浏览

◆ 数据检索

◆ 数据导出

◆ 数据回放

航迹滤波与融合

ADS-B 飞行服务平台构建了多模型卡尔曼滤波算法，实现对航迹数据的目标跟踪、滤波及平滑处理，并实现 ADS-B 及雷达数据融合。功能要素包括：

◆ ADS-B 雷达数据融合

◆ 多目标跟踪

◆ 多模型卡尔曼滤波

◆ 高性能、高并发

 同时支持 1500 批目标跟踪及滤波。

多源监视数据接入

ADS-B 飞行服务平台具备多源监视数据接入能力，支持：

◆ ADS-B

◆ SSR

◆ PSR

支持多种传输链路：

◆ TCP

◆ UDP

◆ RS232

支持多种应用层协议：

◆ DF-17

◆ JSON

◆ ASTERIX CAT021

◆ ASTERIX CAT001

◆ ASTERIX CAT002

◆ ASTERIX CAT048

◆ ASTERIX CAT034

◆ ASTERIX CAT062

◆ MH4008-2000

其它功能

ADS-B 飞行服务平台支持的其它功能有：

◆ 航班搜索

◆ 航班过滤

◆ 距离测量

◆ 地图编辑功能

◆ 航班标注

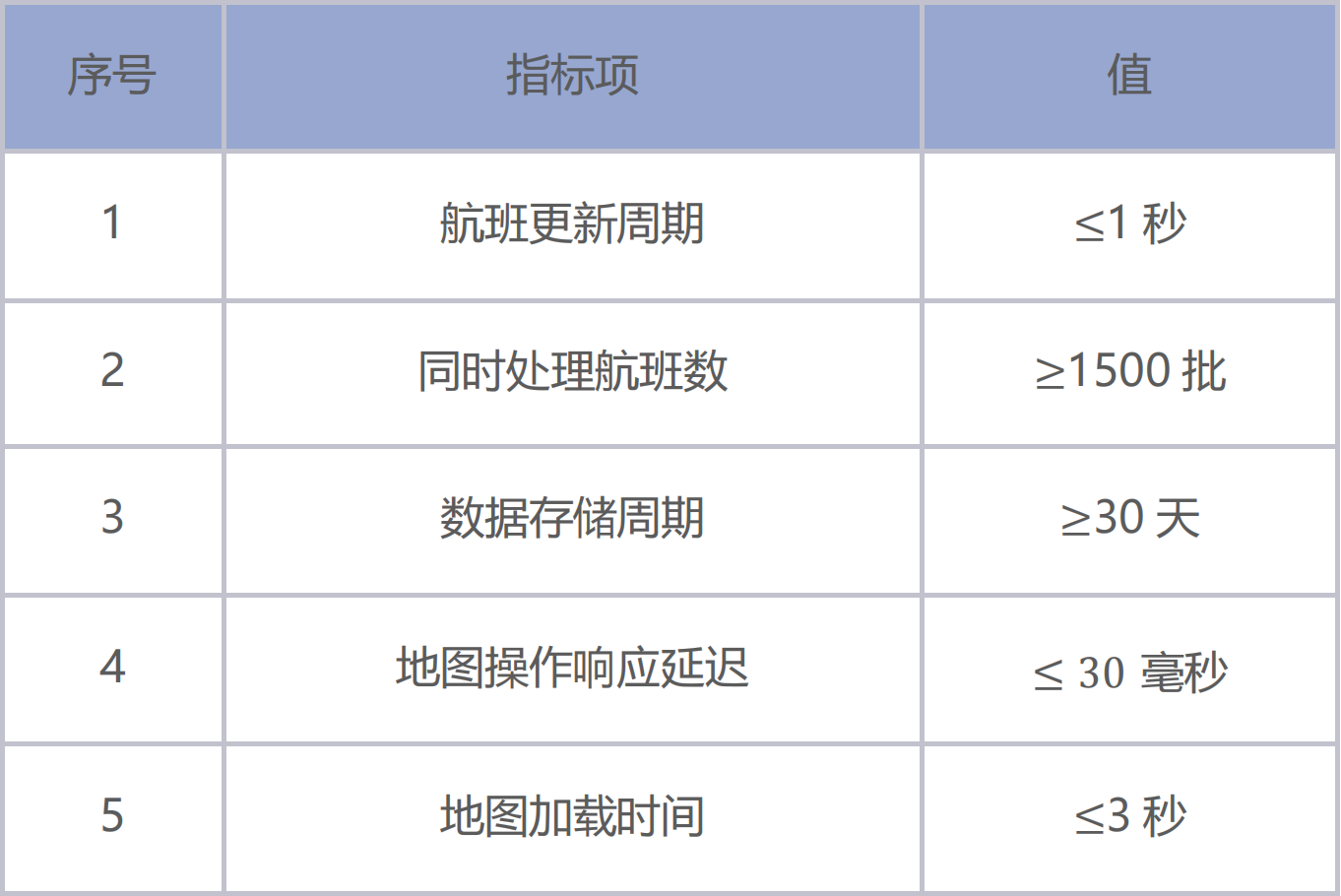

系统性能

ADS-B 飞行服务平台核心性能指标包括：

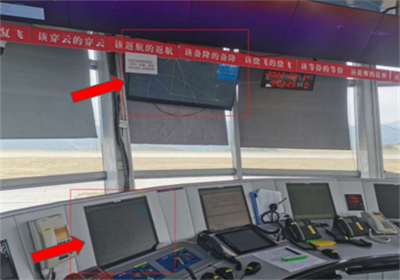

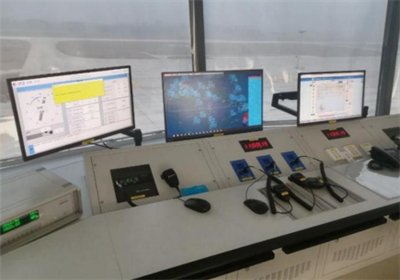

应用案例

民航局空管局内蒙古空管分局

四川省阿坝九寨沟黄龙机场

江苏省无锡丁蜀机场

西安如琢创新电子科技有限公司

深圳智恒电子科技有限公司

四川畅飞科技有限公司

民航局运行控制中心

四川九寨沟黄龙机场

无锡丁蜀机场
