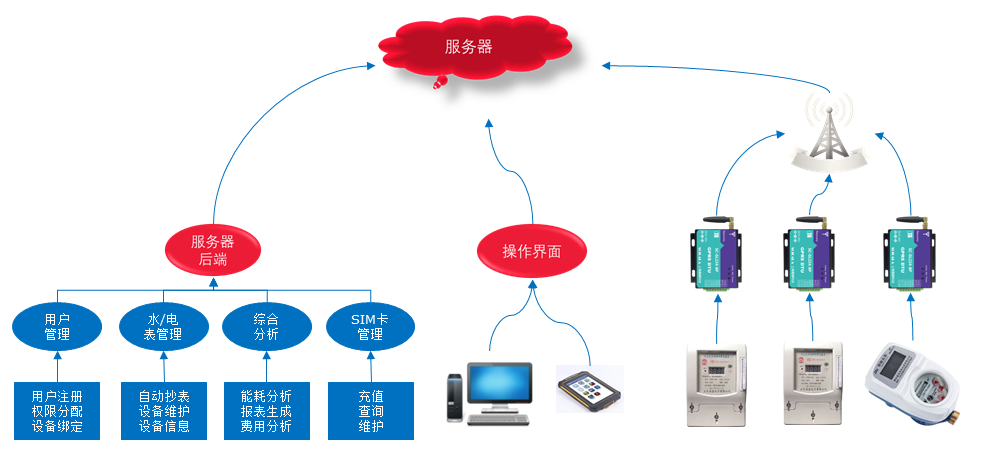

基于物联网的机场能耗监测系统架构如图,系统主要由数传电表、数传水表、DTU、服务器、UI界面等组成。 电表及水表通过485 接口和DTU设备连接,DTU设备通过NB-IoT网络和服务器建立数据传输通道。服务器端周期性获取电/水表的数据并对能耗数据进行分析,为管理及运行提供决策支持。 用户可以在与服务器联网的电脑或手持移动终端上通过浏览器或APP登陆到服务器查看电能表及水表的运行状态和相关数据。

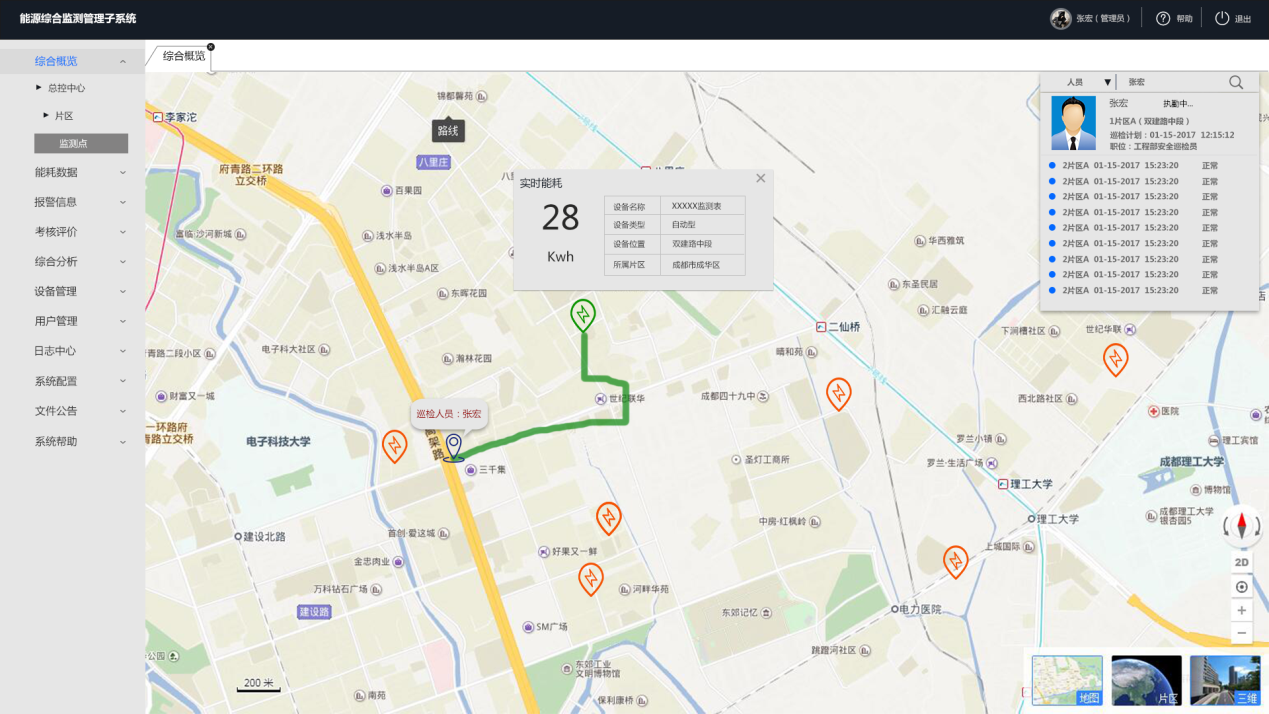

基于GIS的系统UI主界面如图2所示,在GIS地图上标注能耗采集点的位置,用户可以点击某个能耗采集点查看该点的实时能耗值。当巡检员携带智能终端设备,巡检每个能耗采集点时,巡检路线轨迹可直观显示在主界面上。与二维地图结合进行能耗热度分析效果如图3所示,可更加直观的展示出机场的能耗分布状况。

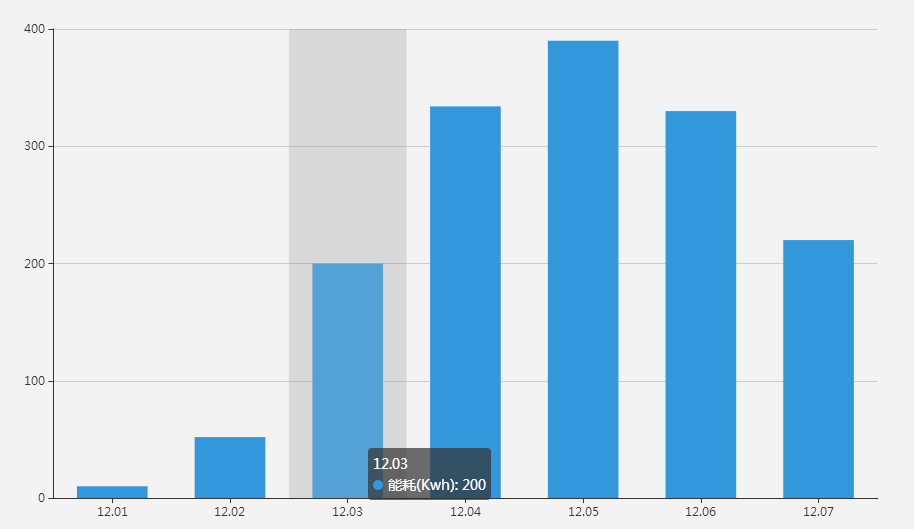

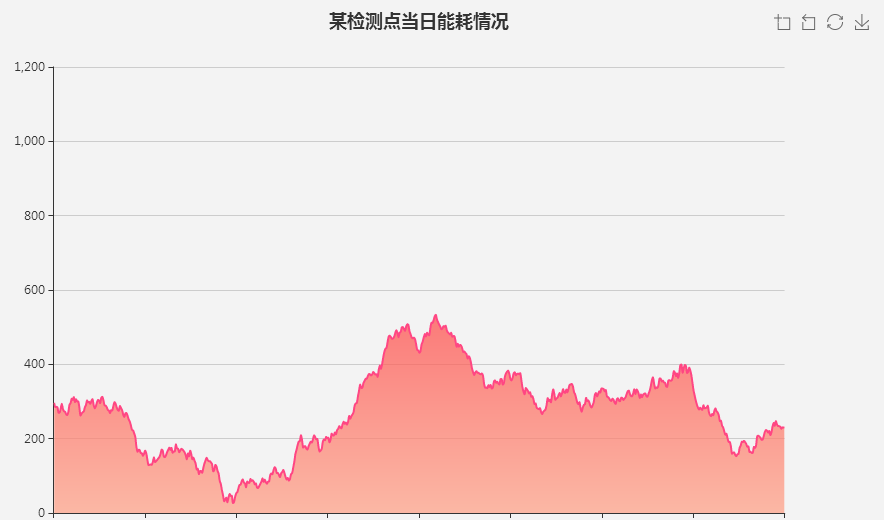

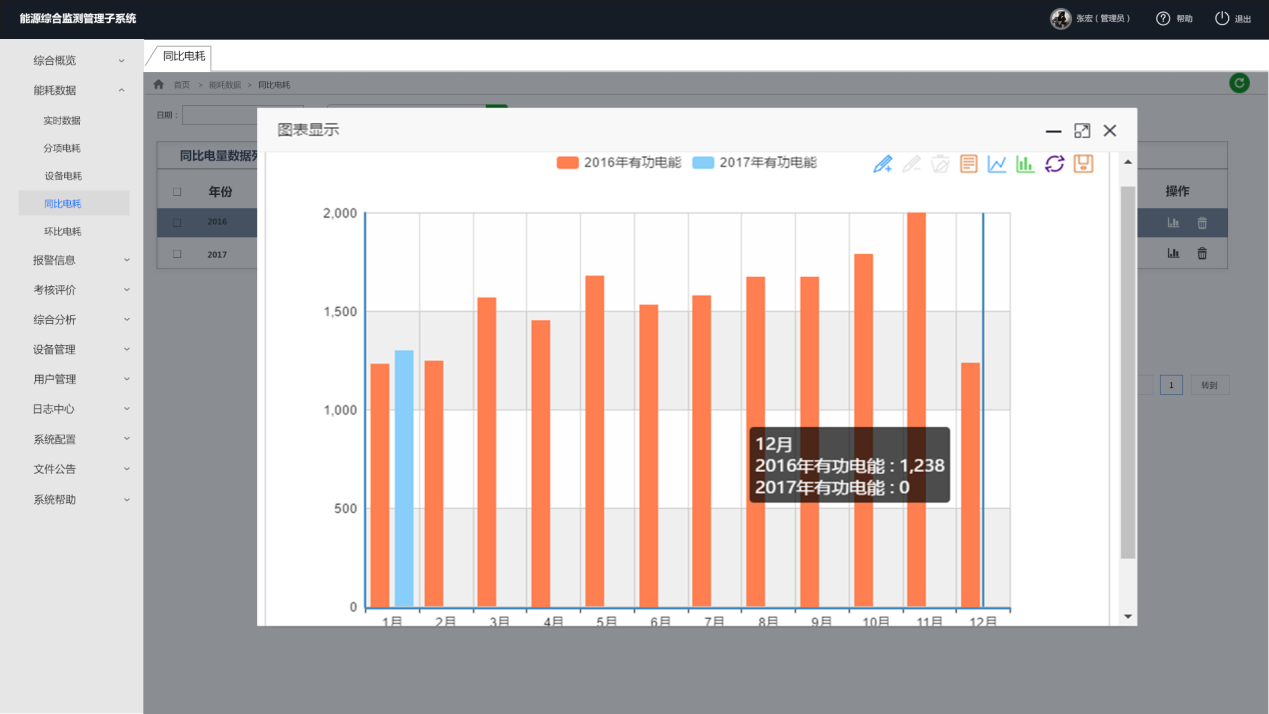

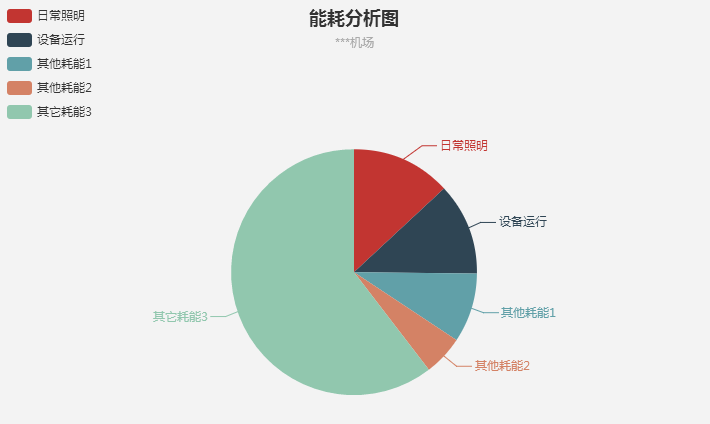

实时能耗数据:以表格化的形式显示设备编号、能耗值、能耗时段 分项能耗数据:以表格化的形式显示照明、空调、特种设备等不同耗能项的能耗值、耗能时段 同比能耗分析: 环比能耗分析:可对某一个监测点的能耗数据以年、月、日为单位进行历史追溯,横轴为时间单位、纵轴为能耗(Kwh),以柱状图的形式进行对比分析

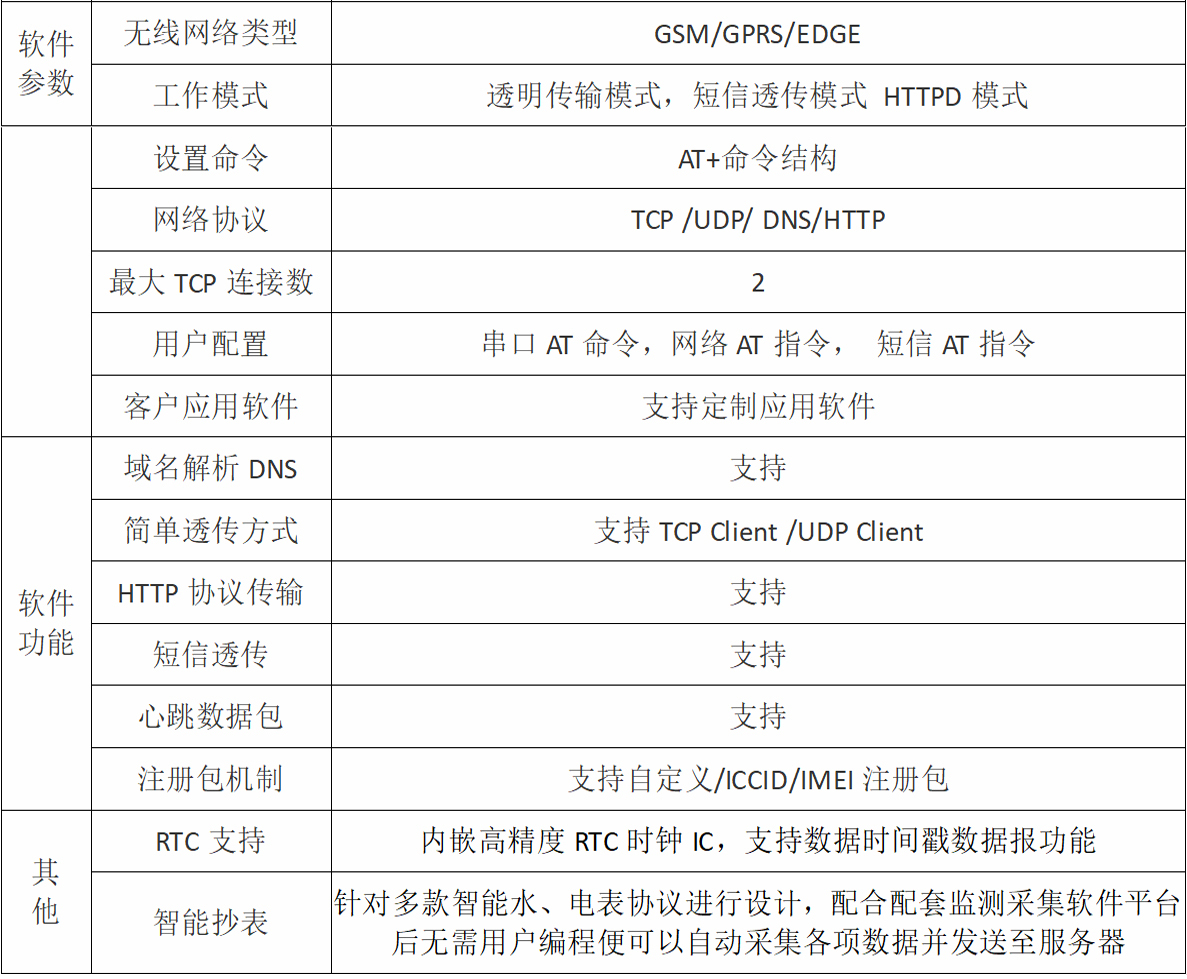

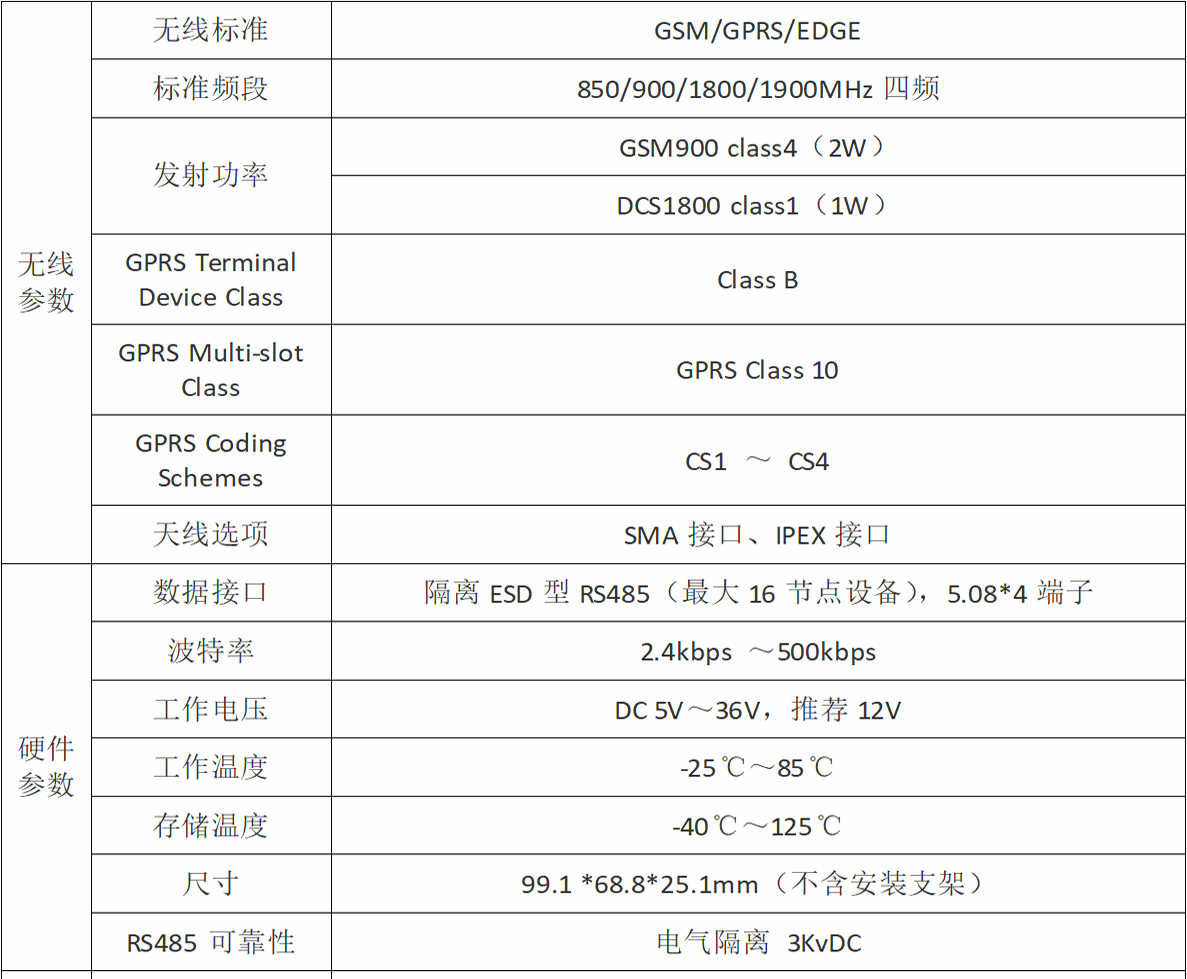

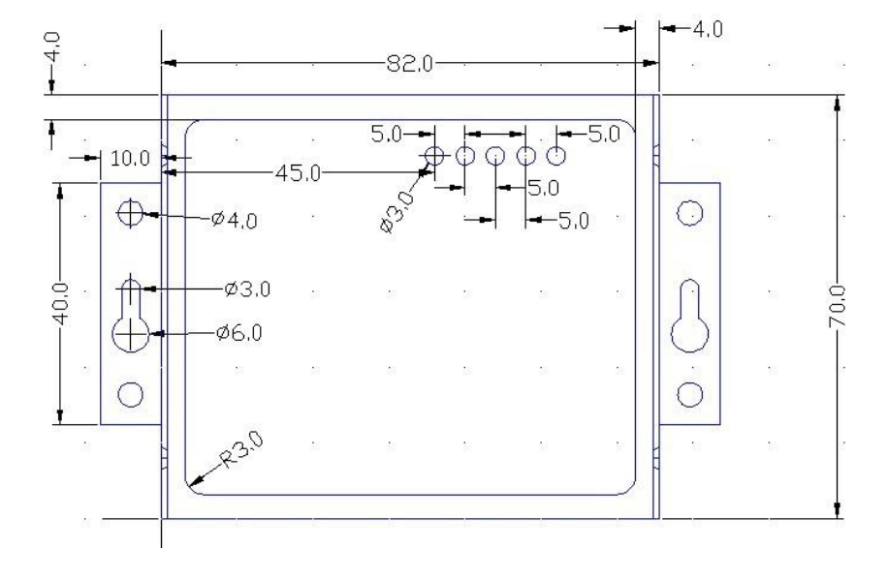

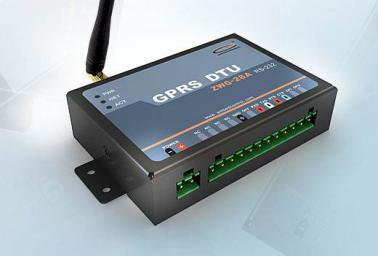

系统中运用的DTU采用隔离型高性能设计,抗雷击,高性能、工业级,内置式,适用于使用环境恶劣的各种工业监控、交通管理、气象等应用场合。DTU参数指标1)电压范围:DC6V~DC36V2)工作电流:待机时电流:20mA,发射时峰值电流:220 mA3)物理尺寸:尺寸:90×64×23mm4)通信接口:RS232、485 串口,波特率 600-230400bps5)工作温度:-20℃--+55℃ ,限制工作温度 -30℃~85℃6)存储温度:-40℃--+85℃7)相对湿度:95%(无凝结)
1)具有 GPRS/NB-IoT双模通信能力,同时支持短信通信,可以单独使用其中一种通信方式,也可以同时使用2)支持固定 IP 地址数据中心,支持动态中心为动态域名的 IP 地址3)支持多中心数据同时传输,点对点、中心对多点等数据传输4)支持用户无固定 IP 的传输模式,用户可以不设置任何参数,直接使用5)支持运营商 APN 专网6)支持用户自行串口程序升级7)可通过 RS-232、RS485等接口输出联网状态信息8)永远在线:设备加电自动上线,检测到断线后自动上线9)支持多种协议,默认使用私有协议,还可支持多种主流协议10)支持透明数据传输和协议数据传输11)可定义心跳包、注册包、注销包格式12)支持短信远程参数配置13)定时招调功能,每隔设定的时间向设备发数据,设备返回的指令传给中心14)上线提醒功能,上线后向设备发提醒上线的指令15)定时处理功能,在设定的时间内传输设备的数据16)具有电源、网络连接、工作状态等指示灯17)可以接入最大10路智能仪表18)兼容PLC设备
